产品特点

●输入可自由选择热电偶、热电阻、电压及电流，内含非线性校正表格，无需校正，测量***稳定。

●采用***AI人工智能PID调节算法，无超调，具备自整定（AT）功能。

●具备手动/自动无扰动切换功能及上电软启动功能。

●采用宇电公司新一代0.2%***电流输出模块X3/X5，大大提高了变送及调节输出精度。

●采用***模块化结构，提供丰富的输出规格，能***满足各种应用场合的需要，交货迅速且维护方便。

●人性化设计的操作方法，易学易用；并允许编辑现场参数及自设定密码，“定制”自己的仪表。

●***通用的100~240VAC输入范围开关电源或24VDC电源供电，多种面板外型尺寸，具备50Hz/60Hz电源频率及℃/℉单位选择功能。

●“发烧”级硬件设计，大量采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过4KV/5KHz的群脉冲抗干扰实验测试。

●通过ISO9001质量认证和CE认证，在质量、抗干扰能力及安全标准方面达到***。注意事项

●仪表在使用前应根据其输入、输出规格及功能要求来正确设置参数。只有配置好参数的仪表才能投入使用。

技术规格

●输入规格（一台仪表即可兼容）：热电偶：K、S、R、E、J、T、B、N、WRe3-WRe25、WRe5-WRe26等热电阻：Cu50、Pt100线性电压：0~5V、1~5V、0~100mV、0~20 mV、0~500mV等线性电流（需外接分流电阻）：0~10mA、0~20mA、4~20mA等扩充规格：在保留上述输入规格基础上，允许用户***一种额外输入规格（可能需要提供分度表）

●测量范围：K(-50~+1300℃)、S(-50~+1700℃)、R(-50~+1700℃)、T(-200~+350℃)E(0~800℃)、J(0~1000℃)、B（200~1800℃）、N(0~1300℃)Cu50(-50~+150℃) 、Pt100(-200~+800℃)线性输入：-9990~+30000由用户定义

●测量精度：0.25%FS±1个测量单位

●采样周期：每秒采样8次；设置数字滤波参数FILt=0时，响应时间≤0.5秒

●控制周期：0.24-300.0秒可调

●调节方式：位式调节方式（回差可调）AI人工智能调节，包含模糊逻辑PID调节及参数自整定功能的***控制算法

●输出规格（模块化）：继电器触点开关输出（常开+常闭）：250VAC/1A 或30VDC/1A可控硅无触点开关输出（常开或常闭）：100~240VAC/0.2A（持续），2A（20mS瞬时，重复周期大于5S）SSR电压输出：12VDC/30mA (用于驱动SSR固态继电器)可控硅触发输出：可触发5~500A的双向可控硅、2个单向可控硅反并联连接或可控硅功率模块线性电流输出：0~10mA或4~20mA 可定义 (安装X3模块时输出电压≥10.5V；X5模块输出电压≥7V)

●报警功能：上限、下限、偏差上限、偏差下限等4种方式，***多可输出4路，有上电免除报警选择功能

●电磁兼容：IEC61000-4-4（电快速瞬变脉冲群），±4KV/5KHz； IEC61000-4-5（浪涌），4KV

●隔离耐压：电源端、继电器触点及信号端相互之间 ≥2300V；相互隔离的弱电信号端之间 ≥600V

●电 源：100~240VAC，-15%，+10% / 50~60Hz；120-240VDC；或24VDC/AC，-15%，+10%

●电源消耗：≤5W

●使用环境：温度-10~60℃；湿度≤90%RH

●面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、48×48mm、72×72mm

●开口尺寸：92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、45×45mm、68×68mm

●插入深度：≤100mm

型号说明

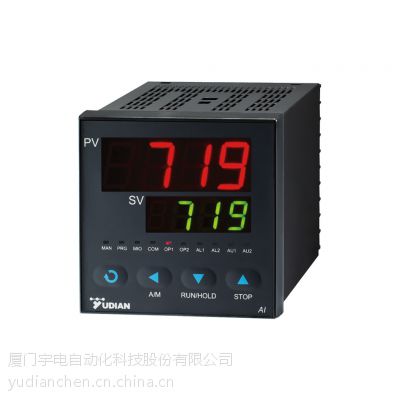

AI-719温控仪硬件采用了***模块化设计，具备5个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。模块可以与仪表一起购买也可以分别购买，自由组合。仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。

    AI-719型号温控器共由8部分组成，例如：AI－719 A N X3 L5 N S4 — 24VDC

                                              ① ② ③ ④ ⑤ ⑥ ⑦ ⑧这表示一台数显仪表：

①基本功能为AI-719型；

②面板尺寸为A型（96×96mm）；

③辅助输入（MIO）没有安装模块；

④主输出（OUTP）安装X3线性电流输出模块；

⑤报警（ALM）安装L5双路继电器触点输出模块；

⑥辅助输出（AUX）没有安装模块；

⑦通讯（COMM）装有自带隔离电源的光电隔离型RS485通讯接口S4；

⑧仪表供电电源为24VDC电源。

仪表型号中8个部分的含义如下：

① 表示仪表基本功能AI-719 经济型人工智能调节器，0.1级精度，AI人工智能调节技术，带手动/自动无扰动切换功能

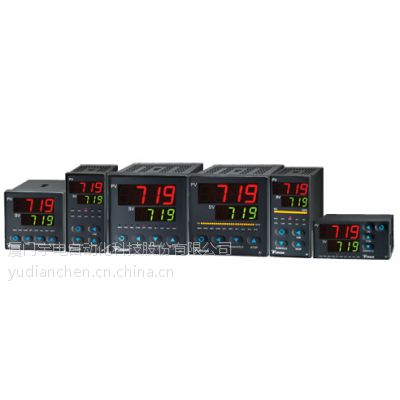

② 表示仪表面板尺寸规格A（A2带25段4级亮度光柱） 面板96×96mm，开口92×92mm，插入深度为100mmB 面板160×80mm（宽×高），横式，开口152×76mm，插入深度为100mmC （C3带50段2级亮度光柱）面板80×160mm（宽×高），竖式，开口76×152mm，插入深度为100mmD 面板72×72mm，开口68×68mm，插入深度为95mmD2 面板48×48mm，开口45×45mm，插入深度为95mmD6 面板48×48mm，开口45×45mm，插入深度为95mmE （E2带25段4级亮度光柱）面板48×96mm（宽×高），开口45×92mm，插入深度为100mmE5尺寸48×96（宽×高），DIN导轨安装模式，可外接E8键盘及显示器进行设置及操作F 面板96×48mm（宽×高），开口92×45mm，插入深度为100mm

③表示仪表辅助输入（MIO）安装的模块，N表示没有安装，下同I2 单路开关量输入模块，可在外部连接一开关，开关断开时给定值SV=SP1，开关闭合时SV=SP2I4 可扩充0~20mA或4~20mA电流信号输入，并且内置24VDC电源输出，可直接连接二线制变送器V24／12／V10 分别为24V、12V及10VDC电源输出模块，输出电流50mA，可供外部传感器等使用

④表示仪表主输出（OUTP）安装的模块，用于仪表调节输出或SV/PV的变送输出

L1 单路继电器输出模块，250VAC/2A，采用***国产继电器

L2 小体积单路继电器输出模块，250VAC/1A，采用进口品牌继电器

L4 单路继电器输出模块，250VAC/2A，采用进口品牌继电器

K1 “烧不坏”单路可控硅过零触发输出模块，可触发5~500A双向或二个反并联的单向可控硅

K3 “烧不坏”三路可控硅过零触发输出模块，每路可触发5~500A双向或二个反并联的单向可控硅

K5 “烧不坏”单路可控硅移相触发输出模块，适合200~240VAC电网

K6 “烧不坏”单相可控硅移相触发输出模块，在380VAC下为非标使用X3 光电隔离型线性电流输出模块，支持0~20mA及4~20mA输出，占用仪表内部12VDC电源X5 自带隔离电源的光电隔离型线性电流输出模块，支持0~20mA及4~20mA输出，不占用仪表内部12VDC电源W1 可控硅无触点常开式开关输出模块，容量为100~240VAC/0.2A，具备“烧不坏”特点W2 可控硅无触点常闭式开关输出模块，容量为100~240VAC/0.2A，具备“烧不坏”特点

G 固态继电器（SSR）电压输出模块，规格为12VDC/30mA

⑤表示仪表报警（ALM）安装的模块（用于仪表AL1及AL2报警输出）

L0／L2／L4 单路继电器输出模块，可支持AL1一路报警

L5 双路继电器常开触点输出模块，支持AL1及AL2二路报警

⑥表示仪表辅助输出（AUX）安装的模块（用于仪表AU1、AU2报警或调节辅助输出）

L0／L1／L2／L4 单路继电器输出模块，可支持AU1一路报警或作为加热/冷却输出的辅助输出L5 双路继电器常开触点输出模块，支持AU1及AU2二路报警

G 固态继电器（SSR）电压输出模块，规格为12VDC/30mAW1 可控硅无触点常开式开关输出模块，容量为100~240VAC/0.2A，具备“烧不坏”特点

W2 可控硅无触点常闭式开关输出模块，容量为100~240VAC/0.2A，具备“烧不坏”特点K1 “烧不坏”单路可控硅过零触发输出模块，可触发5~500A双向或二个反并联的单向可控硅

X3 光电隔离型线性电流输出模块，支持0~20mA及4~20mA输出，占用仪表内部12VDC电源X5 自带隔离电源的光电隔离型线性电流输出模块，支持0~20mA及4~20mA输出，不占用仪表内部12VDC电源R 光电隔离的RS232C通讯接口，使用仪表内部12VDC电源

⑦表示仪表通讯（COMM）安装的模块S 光电隔离的RS485通讯模块，使用仪表内部12VDC电源

S1 光电隔离RS485通讯接口模块（用仪表内部24V隔离电源）。

S4 光电隔离的RS485通讯接口，自带隔离DC/DC电源转换器，不占用仪表内部电源SL 光电隔离的RS485通讯+单路继电器常开触点输出模块，占用仪表内部12VDC电源（仅D6尺寸仪表使用）

⑧表示仪表供电电源：不写表示使用100~240VAC电源，24VDC表示使用20-32VDC或AC电源。

注1：K3模块需要占用OUTP及MIO供2个模块插座位置，OUTP选择安装K3后，MIO位置不能再安装模块。此时若需要给定值切换功能，可将I2模块安装在COMM位置并设置bAud参数为1，可替换MIO实现该功能。注2：V24、V10及V12等电源输出类模块通常为外部的传感器、变送器反馈电阻提供电源，除D6尺寸仪表无法安装这种模块外，这种模块可安装在任何模块插座上，但为使接线规范，建议依据模块位置是否空闲依序安装在MIO、AUX和COMM的位置上

模块说明

●模块更换：

模块通常根据用户订货时的要求在仪表交货前就安装好，并正确设置了相应的参数。如模块损坏或需要变更功能时，用户也可自行更换模块。更换模块时可将仪表机芯抽出，小心拆下原有模块，再按标示装上新的模块。如果模块种类改变，常常还需要改变对应参数的设置。配置多个模块时信号之间电气相互隔离：仪表内部具有1组24VDC和1组12VDC与主线路相互隔离的电源供模块使用，24V电源通常供电压输出类模块使用，如V24/V12/V10（24V/12V/10V电压输出）、I2（开关量输入模块）或I4等模块，12V电源则供输出和通讯模块使用。由于继电器、可控硅触发输出模块通常自身具备隔离或无需使用隔离电源，而SSR电压输出模块（G模块）一般无需再加额外的隔离，因为通常的SSR本身都具有隔离功能，因此主要考虑通讯接口和电流输出之间的隔离。S（RS485通讯接口）、R（RS232通讯接口）及X3（线性电流输出）等模块均采用光电隔离技术使其与仪表输入线路相互隔离，但这些模块都需要使用仪表内部提供的12V隔离电源，如果同时安装了上述2个具隔离功能的模块，则这2个模块相互之间不能实现电气隔离，因为它们共用了隔离电源。为此设计了S4（RS485通讯接口）和X5（线性电流输出）等自带***DC/DC电源隔离转换器的模块，不占用仪表内部隔离电源。例如：在仪表主输出（OUTP）位置安装了X3模块，在通讯接口（COMM）上如果安装S或X3模块，则X3与S或X3两模块之间不能隔离，应改安装S4或X5模块。

●可控硅无触点开关模块：W1/W2无触点开关模块可替代以往常用的继电器触点开关输出来控制交流接触器，可大大降低设备的干扰火花等优点，大幅度提高系统的可靠性。无触点开关的驱动元件是可控硅，所以它只适合控制100-240VAC规格的交流电源，而不能用于控制直流电源。由于输出端串联了保护器件，其持续控制电流为0.2A，瞬间电流则允许2A，可直接驱动220AC，80A以下的交流接触器，但对于更大的负载则需要加中间继电器。

●继电器模块：是各种模块中有使用寿命和高度限制的模块，共有L1、L2、L4、L5共4种模块可供选择。一般调节输出建议采用L1、L4等电流容量较大的大体积模块，其中L4采用进口继电器，体积小容量大但价格高。L2模块为小体积模块，没有体积限制问题，且具备常开+常闭触点而且均有压敏电阻火花吸收功能，但触点容量小，适合用于报警输出。L1、L5为大体积、大容量的继电器模块，这种模块在48mm宽度（包括D6、E、F等尺寸）仪表中不能同时在主板即侧板安装，否则会碰到一起，所以其中一面安装L1或L5时，另一面要装输出模块则不能再安装L1或L5模块。L5为双路继电器模块，可用于2路报警输出，如AL1+AL2等，若不喜欢机械触点或受高度限制无法安装，可改选G5（两路SSR电压输出模块）外接固态继电器（SSR）来驱动负载。
